On chausse les skis

1. Pare Vapeur

 Le Pare Vapeur : Une Barrière Étanche à la Vapeur et à l'Air

En montagne, la pression de vapeur d'eau depuis l'intérieur chauffé vers l'extérieur très froid est intense. Si cette vapeur traverse l'isolant, elle se condense et gèle immédiatement, détruisant la capacité isolante et dégradant la structure.

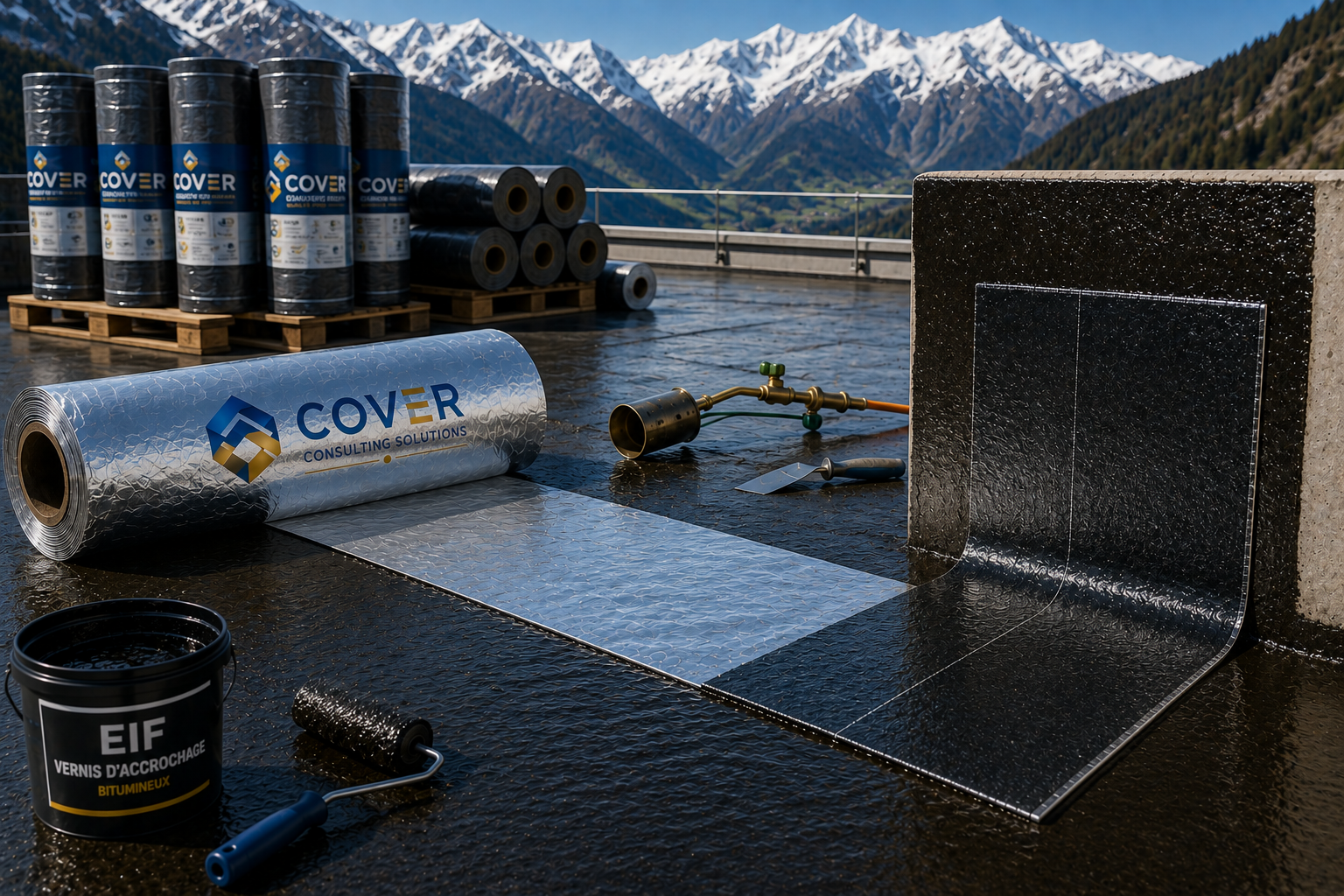

Pour se faire la préparation commence sur le béton propre et sec avec l'application d'un enduit d'imprégnation à froid (EIF) ayant une teneur minimale en bitume de 40 %, indispensable pour accrocher les couches supérieures.

Sur ce support préparé, on pose une couche de diffusion de vapeur sous forme d'écran bitumé perforé (type 36 S V.V.-H.R. ou écran de semi-indépendance pour pare-vapeur soudé). Sa face munie d'un anti-adhérent (ardoisée) se place contre le support. Grâce à ses perforations — représentant environ 15 % de la surface globale, soit 120 trous de 40 mm de diamètre par mètre carré —, cet écran évite le cloquage en canalisant les pressions de vapeur sous l'ouvrage tout en ménageant des points de soudure ponctuels au chalumeau.

Le pare-vapeur principal en partie courante est une membrane autoprotégée bitume élastomérique 35 Alu (ou une feuille d'aluminium bitumé NF P 84-310).

Ce pare-vapeur se caractérise par une épaisseur minimale de 3,5 mm, un liant en bitume élastomère SBS lui apportant de la souplesse, une feuille métallique d'aluminium formant une barrière étanche à la vapeur d'eau et un film thermofusible en sous-face pour son soudage en plein par-dessus l'écran perforé.

⚠️ Bon à savoir :

La membrane SBS est un choix reposant sur deux atout :

•  Tout d'abord e bitume SBS est modifié avec un synthétique élastomère (du caoutchouc). Cela lui donne une capacité d'allongement remarquable (jusqu'à 1000 %) sans se rompre.
• Une excellente tenue aux faibles températures, en effet, contrairement au bitume plastomère (APP) qui devient cassant dès que le thermomètre chute, le bitume SBS reste très souple et maniable à basse température (souvent jusqu'à -15 °C ou -20 °C). C'est idéal pour la pose en hiver ou dans des régions aux climats rigoureux.

2.Isolation Thermique

Dans le cadre du DTU 43.11, la mise en œuvre des panneaux isolants non porteurs sur support maçonnerie obéit à des règles strictes qui conditionnent la durabilité du complexe d'étanchéité.

Pour la plupart des isolants couramment utilisés, les conditions d'emploi sont définies par leur Document Technique d'Application (DTA) ou Avis Technique.

Ce document officiel définit leurs limites d'utilisation sur le chantier, notamment leur valeur de calcul en compression fixée pour un tassement maximal de 2 mm.

Le DTA fixe également les dimensions maximales des panneaux, le nombre de lits autorisés (pose en un ou deux lits), les modes de fixation, la compatibilité chimique et thermique avec le revêtement d'étanchéité, ainsi que les limitations d'emploi selon la destination de la toiture (inaccessible, technique, accessible piétons), l'exposition au vent ou le climat de montagne.

Le liège aggloméré expansé pur constitue un cas particulier : ses caractéristiques sont directement encadrées par les normes NF EN 13170 et NF B 57-054.

Son usage reste néanmoins strictement encadré par le texte du DTU : il est réservé aux toitures inaccessibles, aux zones techniques et aux terrasses accessibles aux piétons ou au séjour, à condition que le cumul des charges permanentes et d'exploitation ne dépasse pas 4,5 kN/m². Sa pose s'effectue traditionnellement par collage à l'enduit d'application à chaud (EAC).

⚠️ Bon à savoir :

Parmi les isolants sous DTA, le polyuréthane (PUR) et son évolution, le polyisocyanurate (PIR), occupent une place prépondérante en raison de leur très faible conductivité thermique (avec un lambda d'environ 0,022 W/m.K). Cette excellente performance permet de réduire fortement l'épaisseur totale du panneau.

3. Les Revêtements Bitumineux

Dans le cadre du NF DTU 43.11, les revêtements d'étanchéité se répartissent principalement entre deux grandes familles : l'asphalte et les feuilles préfabriquées en bitume modifié.

La première solution est l'asphalte, un mélange bitumineux coulé à chaud.

Sur des toitures plates ou à très faible pente (moins de 3 %), on applique un primaire d'accrochage à froid (l'EIF) avant de poser l'asphalte, qui se décline sous forme pure, sablée ou gravillonnée selon qu'il s'agisse d'un bâtiment classique, d'une terrasse végétalisée ou d'un toit réservé au stationnement.

Dès que la pente devient plus forte (entre 3 et 15 %), notamment sur les rampes d'accès, la réglementation impose une formule spécifique gravillonnée (de type AG4) pour garantir la stabilité du matériau.

La seconde solution fait appel aux feuilles préfabriquées en bitume modifié SBS.

Le choix de ces membranes dépend de leur épaisseur et de leur armature interne.

Par exemple, une armature en voile de verre (VV) offre une protection de base, tandis que les armatures renforcées (dites R3 ou R4) servent à créer des systèmes à deux couches très solides.

Ces assemblages permettent d'atteindre des classements officiels de résistance mécanique (les indices I3 ou I4 du classement F.I.T.), garantissant que le toit résistera au poinçonnement et à la fissuration.

Si la toiture accueille un jardin, les exigences grimpent d'un cran : les membranes doivent alors justifier d'une résistance minimale à la déchirure de 120 N pour résister aux agressions.

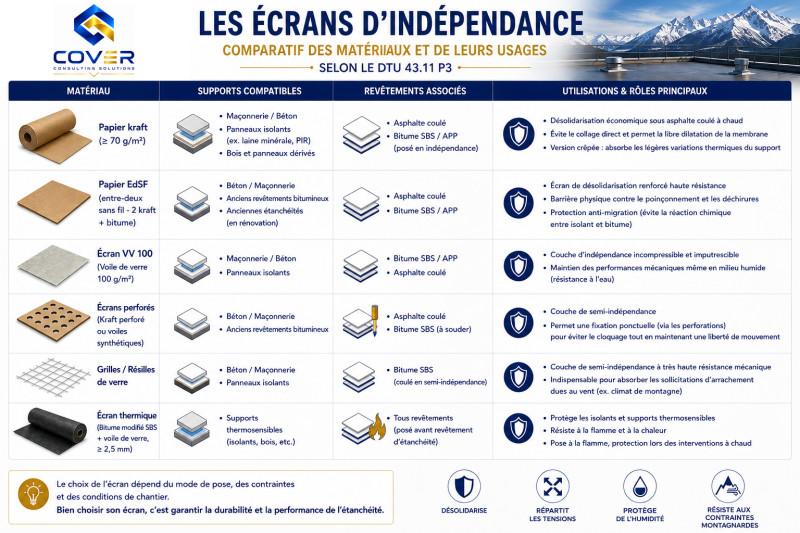

4. Les écrans

L'objectif de la couche d'indépendance,  est de désolidariser le revêtement d'étanchéité de son support afin de lui éviter de subir les mouvements de structure. Trois matériaux principaux sont retenus :

• L'écran VV 100, constitué d'un voile de verre d'au moins 1 m de large et d'une masse surfacique de 100 g/m². Il doit présenter une résistance à la traction minimale de 300 N/5 cm (dans les deux sens) et conserver une résistance d'au moins 120 N/5 cm après immersion en milieu humide, pour résister aux infiltrations d'eau ou d'humidité de chantier.
•  Le papier kraft, d'un grammage minimal de 70 g/m², éventuellement crêpé pour absorber les légères déformations.
• Le papier « entre-deux sans fil » (EdsF), un complexe robuste formé de deux feuilles de kraft de 60 g/m² contrecollées par 20 g/m² de bitume, offrant une excellente barrière physique.

Pour la couche de semi-indépendance, qui permet de fixer partiellement l'étanchéité tout en répartissant les tensions, le DTU distingue plusieurs solutions selon le mode de pose :

• Les écrans perforés, spécifiquement calibrés soit pour l'asphalte (à base de papier kraft crêpé d'au moins 100 g/m² perforé à raison d'environ 120 trous de 40 mm par m²), soit pour le soudage des membranes bitumineuses.
•  La résille de verre, d'une masse minimale de 50 g/m² et aux mailles de 5 à 7 mm, offrant une résistance à la rupture de 350 N/5 cm dans le sens longitudinal et 600 N/5 cm en transversal.
•  La grille de verre, une armature renforcée plus lourde (au moins 170 g/m²) à larges mailles (9 x 9 mm), traitée par une enduction styrène-butadiène. Elle garantit une résistance exceptionnelle à la traction d'au moins 1 750 N/5 cm dans les deux sens, indispensable pour faire face aux fortes contraintes de vent et d'arrachement propres aux zones montagneuses.

Enfin, l'écran thermique intervient pour protéger les isolants ou les supports thermosensibles lors des opérations de pose ou face aux agressions thermiques.

Il est constitué d'une feuille de bitume modifié par élastomère SBS d'au moins 2,5 mm d'épaisseur, armée d'un voile de verre et dotée d'une autoprotection minérale en surface pour résister à la flamme et à la chaleur.

5. Relevés d'Étanchéité

Les relevés d'étanchéité sont réalisés à l'aide de feuilles de bitume élastomère 35 autoprotégées.

Ces membranes présentent une épaisseur minimale de 3,5 mm et comportent un film thermofusible en sous-face permettant leur soudage en plein sur le relief, ces règles s'adaptent directement aux contraintes sévères liées à la neige, au gel et au rayonnement UV d'altitude.

Le DTU 43.11 impose que la liaison au support soit parfaitement continue afin d'empêcher tout passage d'eau ou décollement sous la pression de la glace et de la neige.

L'autoprotection de la face vue, qui assure la tenue du relevé face au vieillissement atmosphérique, s'effectue selon trois déclinaisons conformes aux exigences normatives :

• Par une feuille métallique thermostable (par exemple en aluminium).
• Par une feuille métallique thermostable recouverte de minéraux (paillettes d'ardoise ou granulés).
•  Soit directement par des paillettes d'ardoise ou granulés minéraux.

⚠️ Bon à savoir :

Le choix précis du complexe de relevé doit figurer dans l'Avis Technique (ATec) ou le Document Technique d'Application (DTA) du fabricant, validé pour l'usage spécifique en climat rigoureux.

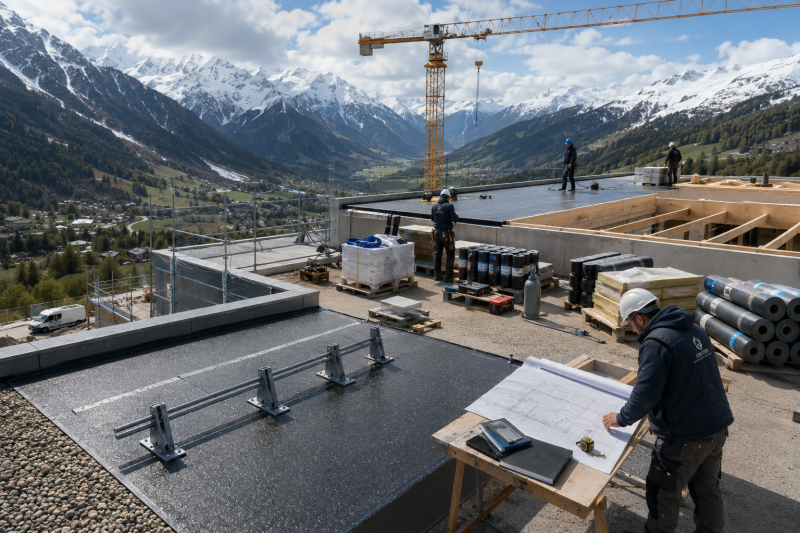

6. Dispositifs Arrêt de Neige (Porte-Neige)

Les dispositifs d'arrêt de neige (porte-neige, barrières ou arrêts de charge) font partie des équipements spécifiques rencontrés en climat de montagne. Le NF DTU 43.11 en définit les dispositions de mise en œuvre.

Les 2 Familles d'Équipements :

1. Barrières ou grilles porte-neige : Profils métalliques horizontaux (acier galvanisé ou aluminium renforcé) fixés en bas de pente ou en périphérie pour retenir la base du manteau neigeux et protéger les acrotères.

2. Plots ou crochets arrêt de neige : Répartis en quinconce sur l'ensemble de la toiture, ils fragmentent la masse de neige et évitent l'effet "tapis roulant" (glissement de la sous-couche sur la membrane).

Règles d'Ancrage et Mise en Œuvre :

• Ancrage structural obligatoire : Les fixations ne doivent pas s'arrêter dans l'isolant ; elles traversent le complexe et s'ancrent directement dans le béton ou la charpente.

• Étanchéité des perçages : Chaque point de traversée est ponté au moyen d'une pièce d'étanchéité bitumineuse SBS soudée en double couche.

• Évacuation des eaux de fonte : Les barrières doivent comporter un dégagement au niveau du fil d'eau pour laisser s'écouler librement l'eau liquide vers les évacuations d'eau pluviale (EAP).

• Protection des émergences : Pose obligatoire en amont des exutoires de fumée (DENFC), lanterneaux et ventilations pour éviter qu'ils ne soient cisaillés ou détruits par la poussée de la glace.
